LD-200激光雷达扫描仪产品技术方案（粮库智慧盘库专用）

LD-200激光雷达扫描仪产品技术方案（粮库智慧盘库专用）

前言

粮食安全是国家战略基石，智慧粮库数字化改造已成为全国储备粮库、商业仓储企业标准化建设硬性要求。传统粮仓盘点长期依靠人工进仓登高测量、卷尺估算储量，存在测量误差大、高空作业安全隐患突出、盘点效率低下、数据无法数字化溯源等行业痛点，难以满足粮食监管部门精准核查、长期动态管控的需求。同时，煤炭、砂石、化工原料等散料堆场同样面临人工盘料成本高、计量失真、管理粗放等难题，行业亟需一套自动化、高精度、全天候稳定运行的三维盘料计量设备。

北京鸿鸥成运仪器设备有限公司联合陕西天衍智能科技有限公司，依托双方在激光传感、仓储监测、工业自动化领域多年技术沉淀，联合研发LD-200激光雷达扫描仪。设备采用16线混合固态激光雷达+ToF飞行时间测距原理，搭载360°高精度云台与嵌入式工业控制系统，专为粮库、煤场、砂石料场、化工堆料场景定制开发，实现非接触式全自动三维扫描、粮堆/散料体积自动核算、标准化盘料报表输出、多设备远程联网管控。本文围绕LD-200设备研发背景、核心技术参数、硬件架构、功能体系、产品差异化优势、全行业落地应用价值、合作共建优势展开完整论述，全文约3000字，为粮食仓储、工矿企业智能化盘库改造提供完整技术落地参考。

一、项目研发背景与联合研发优势

1.1 行业现存盘料计量痛点

人工盘点误差超标，账实不符风险突出

传统人工丈量方式依靠人员现场估算粮堆坡度、高度，人工测算误差普遍达到5%-10%，长期存在账面储粮数量与实际库存不匹配问题，在粮食专项审计、储备粮核查工作中极易产生管理漏洞，不符合国家粮食库存精细化管控标准。

人工进仓作业安全隐患大

粮库密闭仓房粉尘浓度高，人工登高爬仓存在高空坠落、粮堆坍塌、粉尘吸入中毒多重安全风险；煤场、砂石料场露天作业环境恶劣，高温、扬尘、机械交叉作业进一步放大人员安全事故概率。

盘点周期长，停工损失严重

大中型平房仓单次人工盘点需多名工作人员协同作业，耗时半天至一整天，盘点期间粮仓通风、粮食出入库作业必须停工，大幅降低仓储周转效率；大型煤场、砂石堆场月度盘点停工造成的物料周转损耗、人工成本居高不下。

数据无数字化留存，监管溯源困难

人工盘点仅依靠纸质台账记录储量数据，台账易丢失、篡改，无法完整留存历次粮堆形态、储量变化数据，上级监管部门远程核查无直观三维资料支撑，数字化监管体系难以落地。

市面传统扫描设备工况适配性差

市面上通用三维扫描仪防护等级低，无法适应粮库、煤场高粉尘、-35℃~+85℃宽温差工况；部分轨道式扫描设备需要铺设机械轨道，安装施工复杂、后期维护成本高，难以大面积推广。

1.2 双企业联合研发核心优势

LD-200激光雷达扫描仪由陕西天衍智能科技有限公司与北京鸿鸥成运仪器设备有限公司联合开发，双方资源互补、技术协同，打造行业差异化产品：

陕西天衍智能深耕工业激光雷达硬件研发，掌握16线混合固态雷达、ToF测距算法、云台自动控制、多机联网通信核心底层技术，具备硬件整机设计、高低温环境测试、IP67工业防护结构研发能力，保障设备硬件性能稳定、适配恶劣工业工况。

北京鸿鸥成运仪器设备长期深耕地热、粮库、能源行业监测仪器市场，拥有大量粮库、工矿企业项目落地经验，深度掌握粮食仓储、散料堆场计量监管政策、行业现场施工标准、客户实际运维需求，可完成设备场景化适配、落地施工指导、行业定制化软件报表开发。

双方联合研发模式实现硬件底层技术与行业场景应用深度融合，既解决通用激光设备不贴合粮库使用需求的短板，又规避单一设备厂商缺乏行业落地服务能力的问题，为客户提供“硬件设备+定制软件+现场安装调试+长期运维"一体化完整解决方案。

二、LD-200激光雷达扫描仪整体产品概述

2.1 设备基础简介

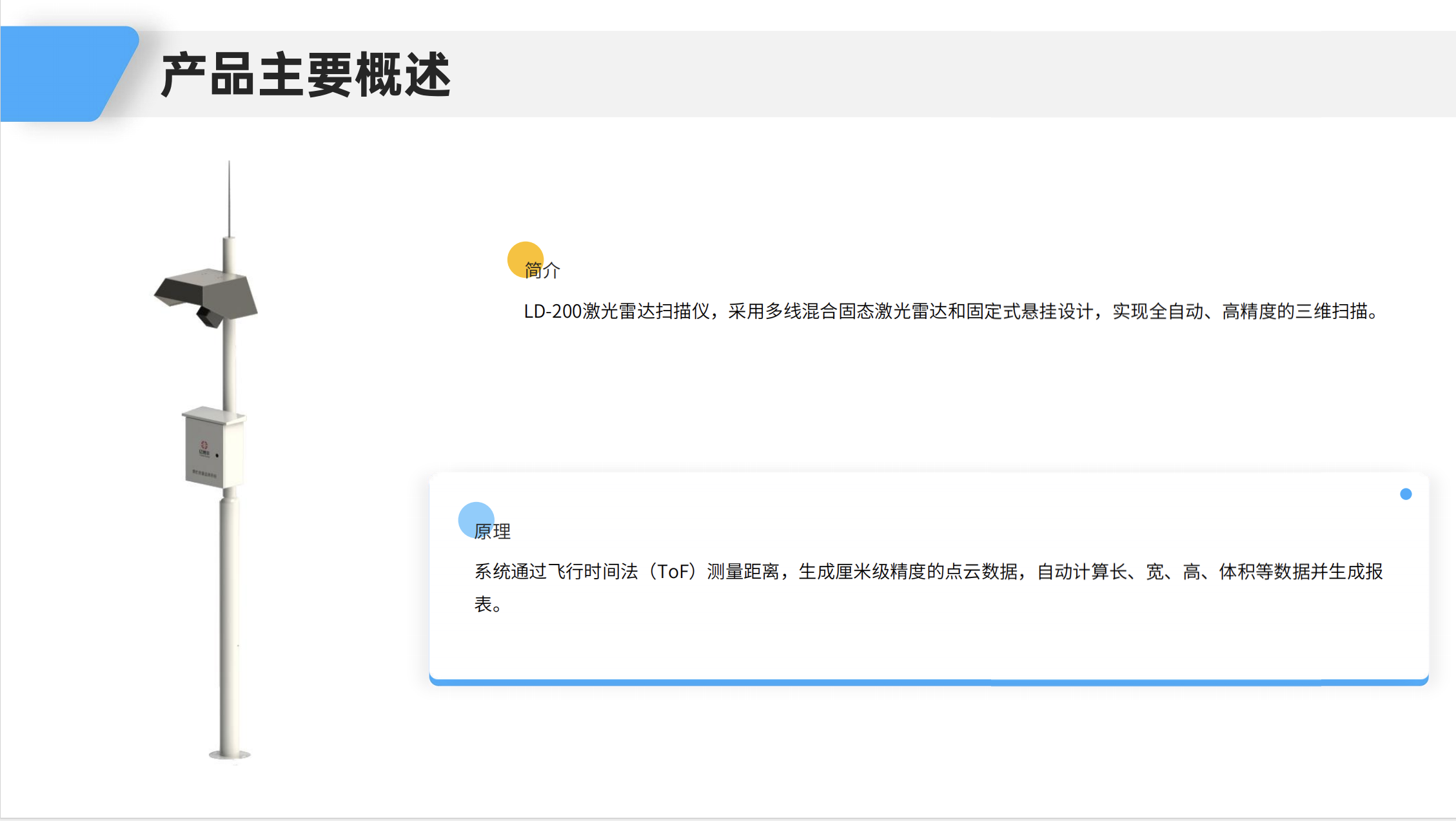

LD-200激光雷达扫描仪采用固定式悬挂吊装设计，整机由16线混合固态激光雷达探头、360°高精度旋转云台、嵌入式工业控制系统、以太网/4G双通信模块、一体化防护外壳五大部分组成。设备基于ToF飞行时间法测距原理，通过每秒95000点高密度激光采集，生成厘米级高精度三维点云数据，系统自动拟合粮堆、散料数字三维模型，自动核算仓房长宽、物料高度、占地面积、物料体积，输入物料密度后一键生成标准化盘料报表，同步输出彩色分层三维立体效果图。

设备采用Class1人眼安全905nm脉冲式激光，无强光伤害风险，仓内人员正常巡检作业时可同步开展扫描盘点，无需清空仓房、停工停产；模块化软硬件设计，支持单机独立作业、多台设备局域网/云端联网协同扫描，适配单仓、多仓连片库区、大型露天料场各类场景。

2.2 核心硬件性能参数

扫描与测距性能

激光通道：16线；点云采集速度：95000点/秒；最大探测量程120m；测距精度±2~3cm；水平360°扫描，垂直视场角120°；全场完整扫描时长≤5分钟，扫描盲区极小，粮堆边角、沟槽、沉降区域完整采集。

环境适配硬件指标

整机防护等级IP67，防水防尘密封结构；全天候工作温度区间-35℃~+85℃，北方冬季低温粮仓、南方夏季高温仓、露天煤场均可全年稳定运行；激光穿透性强，仓内粉尘弥漫工况下测距数据无跳变、无失真。

通信与供电配置

标准DC24V直流供电，配套稳压电源适配厂区供电环境；支持百兆以太网有线传输、4G无线通信双模式，支持静态/动态IP配置，多设备同步时间校准，保障海量点云数据高速稳定传输，支持本地服务器、云端服务器双存储备份。

整机结构设计

一体式悬挂吊装结构，无需铺设轨道、移动小车，仓顶、料场高支架直接固定安装，支架适配各类仓房预制吊装点位；整机轻量化结构，安装施工简单，后期拆卸、维护便捷。

三、LD-200设备核心功能体系

3.1 三维点云实时建模与自动计量

设备一键启动全自动扫描作业，无需人工干预，扫描过程中实时采集仓内全部空间点云数据，系统自动降噪过滤粉尘干扰杂点，精准拟合粮堆三维数字模型。软件自动运算输出全套计量参数：仓房长度、仓房宽度、物料平均高度、物料占地面积、物料总体积；录入对应粮食品种、煤炭、砂石物料密度后，系统自动换算物料总重量，所有数据自动填入标准化盘料报表，报表支持PDF、Excel导出、本地打印归档，匹配粮库、工矿企业内部台账管理、上级监管核查要求。同步生成分层渲染三维立体效果图，不同颜色代表物料不同高度区间，直观展现粮堆沉降、沟槽、缺料、堆积异常。

3.2 多机联网协同管控功能

针对连片多仓库区、大型露天料场，LD-200支持多台雷达设备组网联动。通过厂区交换机搭建局域网，所有雷达设备统一接入控制中心平台，管理人员在中控室一键下发全库区批量扫描任务，多设备同步完成三维盘点。系统支持时间同步校准，保证多仓数据时间戳统一；所有仓房点云模型、盘料报表集中存储至本地服务器或云端平台，管理人员可远程调取任意仓房历史盘点数据，实现库区集中数字化管控，大幅降低多仓管理人力投入。

3.3 全天候无人值守自动盘点

设备搭载嵌入式自动控制程序，支持自定义定时扫描任务，可设置每日、每周、月度自动启动盘点流程，24小时不间断监测仓内储量变化，无需人员到场操作。系统自动留存每一次扫描三维模型与计量报表，形成长期储量变化数据库，纵向对比历次盘点数据，自动分析物料沉降、自然损耗、出入库数量差值，为仓储精细化保管、物料出入库规划提供数据支撑。

3.4 配套可视化管控软件平台

自研配套工业管控平台，集成三大核心能力：海量点云数据计算、三维模型与实时数据同步展示、全流程仓储数据溯源。平台界面直观简洁，无需专业技术人员操作，具备权限分级管理功能，区分仓管人员、库区经理、监管查看权限；支持数据对接地方智慧粮库监管平台、工矿企业ERP仓储系统，实现数据互通，满足数字化厂区、数字粮仓建设对接需求。

四、LD-200激光雷达扫描仪差异化核心优势

4.1 高精度，解决账实不符痛点

LD-200测距精度可达±2cm，高密度16线激光每秒95000点采集，完整捕捉粮堆细微起伏、局部沉降、通风沟槽，将传统人工5%-10%计量误差压缩至1%以内，计量数据客观、可追溯，杜绝人工估算带来的数据偏差。扫描覆盖360°水平+120°垂直全域，仓房墙角、仓底边缘无测量盲区，完整还原真实粮堆形态，储量核算结果真实可靠，顺利通过粮食储备专项审计、环保物料核查。

4.2 工业级高防护，适配恶劣粉尘、宽温工况

市面上常规三维扫描设备防护等级多为IP54，无法抵御粮库、煤场大量粉尘堆积，温差环境下易出现设备停机、镜头故障。LD-200整机采用IP67全密封不锈钢防护结构，镜头自带防尘自清洁设计，粉尘、水汽无法侵入设备内部；-35℃至+85℃超宽工作温度区间，北方冬季零下低温平房仓、南方夏季高温密闭仓、露天暴晒煤场均可稳定不间断运行，全年故障率极低，大幅减少设备维修更换成本。同时905nm人眼安全激光，无作业安全隐患，不影响仓内常规巡检、通风、熏蒸作业。

4.3 悬挂式简易安装，降低施工与运维成本

设备采用固定式吊装方案，无需铺设轨道、移动小车、轨道驱动机械，仅需仓顶、料场高点简单支架固定，对比轨道式盘料设备，安装工期缩短70%，省去轨道基建、机械驱动设备采购成本。设备模块化结构，单台设备维护仅需拆卸吊装点位，无需大规模停工；整机无易损耗运动部件，云台旋转结构耐磨耐用，年度运维仅需简单镜头清洁、季度精度校准，长期运维投入远低于传统盘点方案。依托以太网有线传输，布线简单稳定，降低现场部署复杂程度。

4.4 全自动无人作业，消除人工安全风险、降本增效

LD-200实现全流程无人化盘点，远程一键启动扫描，全程无需工作人员进入仓内登高、密闭作业，从源头杜绝高空坠落、粉尘中毒、粮堆坍塌等安全事故，满足仓储安全生产管理硬性要求。单仓完整扫描仅需5分钟，盘点过程不中断粮食出入库、装卸作业，无需停工配合盘点；一名中控管理人员可统一管控数十台雷达设备，替代多名专职盘点人员，综合人工成本降低30%以上，同时盘点效率提升90%，提升仓储整体周转运营效率。

4.5 双企业联合研发，落地服务体系

区别于单一硬件厂商只提供设备、无行业落地服务的短板，陕西天衍智能+北京鸿鸥成运联合输出全套解决方案：天衍智能负责硬件整机研发、生产、硬件故障售后；鸿鸥成运依托多年粮库、能源监测项目经验，提供现场勘测、点位规划、上门安装调试、行业报表定制、软件平台对接、长期技术培训一站式服务。针对粮食行业政策、粮库监管要求定制专属计量报表，适配各地粮食局数字化粮仓对接标准，项目落地全程专人跟进，解决客户设备安装、系统调试、数据对接各类技术难题。

4.6 多场景通用，市场竞争力突出

LD-200并非单一粮库专用设备，一套硬件可适配四大主流散料仓储场景：粮食储备库储量监测、封闭煤场智能盘煤、砂石骨料料场动态计量、化工原料堆料体积监测。设备软硬件可根据不同行业物料特性、监管要求快速定制调整，一套设备覆盖多产业客户需求，规模化量产分摊研发成本，同等性能下具备市场价格竞争力，适配各类大中型企业智能化改造预算。

五、全行业落地应用价值

5.1 粮食仓储行业应用价值

在粮食平房仓、浅圆仓、立筒仓场景中，LD-200每5分钟完成整仓储量精准测算，构建覆盖粮食入库、仓储保管、出库结算全链条精准计量体系。精准储量数据帮助库区管理人员实时掌握粮食损耗、沉降变化，优化通风、熏蒸保管方案，降低粮食仓储损耗；数字化三维模型+标准化盘料报表长期云端存储，上级粮食监管部门可远程一键调取库存数据，实现粮食库存数字化闭环监管，助力智慧粮库项目验收，享受地方智能化改造扶持政策。

5.2 煤场、砂石、化工工矿企业应用价值

针对火电、焦化、钢铁企业封闭煤场、砂石骨料堆场、化工原料仓，LD-200替代人工皮尺丈量、GPS粗略估测模式，实现非接触式自动化盘料。精准核算堆料体积、重量，解决企业库存混乱、贸易结算计量争议、安全管控难等痛点；动态监测堆料高度变化，预判堆料滑坡、坍塌安全隐患，兼顾计量、安全、管理多重需求，为企业降本增效、环保合规核查提供完整数据支撑。

5.3 长期数字化管理价值

设备长期运行积累海量三维点云、储量台账数据库，形成完整仓储数字档案。企业可通过历年数据对比分析物料出入库规律、自然损耗系数，优化仓储周转、采购、出库规划，实现仓储精细化、数字化、智能化管理，完成传统粗放仓储模式向现代化智慧仓储转型。

六、方案总结

在国家大力推进粮食安全、工业数字化转型的大背景下，传统人工盘料计量模式已经无法满足行业高精度、安全化、数字化管控需求。由陕西天衍智能科技有限公司与北京鸿鸥成运仪器设备有限公司联合研发的LD-200激光雷达扫描仪，融合双方硬件研发、行业场景落地双重核心优势，依托16线固态激光雷达、ToF高精度测距、IP67工业防护、多机联网协同、全自动三维建模等核心技术，打造适配粮库、煤场、砂石、化工堆料全场景的智能盘料计量设备。

产品具备厘米级高精度、全天候恶劣工况适配、简易吊装安装、无人值守全自动盘点、配套软件平台、一站式落地服务六大核心差异化优势，从根源解决人工盘点误差大、安全风险高、效率低下、数据无法溯源等行业痛点，既能满足粮食储备库监管核查、智慧粮仓建设硬性需求，又可广泛应用于各类工矿散料堆场智能化升级。

双企业联合研发模式打通硬件研发与行业应用壁垒，为客户提供设备、安装、调试、软件定制、长期运维一体化完整解决方案，兼顾设备性能、落地适配性与后期服务保障。未来LD-200激光雷达扫描仪将持续迭代升级，持续优化三维算法、拓展多行业数据对接能力，成为全国智慧粮库、工矿散料堆场智能化盘库计量标配设备，全面推动仓储行业自动化、数字化、精细化高质量发展。
