井下电视水下成像仪：地下水下探测“智慧透视眼”

井下电视水下成像仪：地下水下探测“智慧透视眼"——

北京鸿鸥成运HO-JXDS系列成套可视化检测设备全解析

开篇：地下隐蔽工程亟需可视化探测，告别传统“盲测"时代

城市地下管网、地热换热井、水利水源井、矿山勘察钻孔、综合管廊、人防井道是新型城镇化、清洁能源开发、地质安全管控的核心基础设施。数以百万计的地下井筒常年深埋水下，井管长期浸泡高矿化度、腐蚀性水体，极易滋生管壁腐蚀、套管错断、裂隙渗漏、井底淤砂堵塞、岩层空洞、落物卡阻等结构性隐患。这类地下缺陷隐藏于密闭水下空间，肉眼无法直接观测，依靠传统检测手段仅能获取抽象温度、压力、流量数据，如同“盲人摸象"，只能间接推测井下异常，无法直观判定病害尺寸、位置、严重程度。

一旦微小隐患长期搁置，会快速演变为重大工程事故：地热井淤砂堵塞直接降低换热效率，供暖系统失效；市政管道裂缝渗漏污染土壤与地下水，诱发城市内涝；矿山钻孔围岩裂隙透水，引发突水安全风险；水利水源井破损造成供水水量衰减、水质超标。而传统人工下井探查、岩芯取芯、声波探测三类检测方式，各自存在无法规避的致命短板，成为制约工程运维、竣工验收、故障抢修效率的核心痛点。

人工下井属于高危有限空间作业，井下易积聚硫化氢、甲烷有毒有害气体，坍塌、溺水、缺氧事故频发，应急管理部明确要求：可采用设备替代人工的井下场景，严禁人员进入密闭积水井筒；同时人工仅能探查浅层井口，百米深井、细口径钻孔人员无法抵达，检测盲区巨大，单次作业需要多人轮班值守，人工成本居高不下。岩芯取芯探测成本高昂，破碎地层取芯率不足80%，关键隐患层段极易丢失，且取芯过程会破坏原始孔壁状态，无法还原井筒真实工况；声波测井仅依靠波形曲线预判异常，微小裂缝、薄层淤砂极易漏判，维修阶段只能盲目开挖、分段排查，修复成本、工期损耗成倍增加。

伴随《城镇排水管道检测与评估技术规程》CJJ181-2012、地热井运维地方标准、矿山地质勘察规范全面落地，住建、水利、地质、应急监管部门统一硬性要求：地下井筒新建验收、年度运维、故障抢修必须留存完整井下可视化影像资料，无视频记录项目不予竣工验收、审计核查。在此行业刚需之下，井下电视水下成像仪应运而生，被誉为深入地下百米水环境的“智慧透视眼"，以高清实时成像、地面远程操控、全程录像存档的核心能力，替代传统粗放式盲测手段。

北京鸿鸥成运仪器设备有限公司深耕地下监测仪器研发生产多年，依托数百项地热、市政、矿山落地项目工程经验，自主研发HO-JXDS系列井下电视水下成像成套系统，包含Φ45小型化100米成套机型、360°云台全景摄像机型、耐高温深井成像设备全品类产品线，覆盖细口径回灌井、市政支管、百米勘察钻孔、高温地热深井全场景，以小型化高清探头、精准计米绞车、充电便携显控终端三大核心硬件，搭配自研图像增强算法，一站式解决传统检测安全风险高、漏检率高、作业效率低、验收资料缺失等行业痛点，提升地下井筒病害识别、故障定位、修复施工、竣工归档全流程工作效率，成为各大业主单位、施工企业、第三方检测机构标准化标配探测设备。

一、井下电视水下成像仪不可替代的行业核心价值，工程管控工具

（一）无损可视化探测，精准捕捉早期微小隐患，大幅降低后期维修成本

地下井筒病害存在渐进式恶化规律：0.1mm细微井管腐蚀裂纹，长期受水压、泥沙冲刷，半年内会发展为大面积贯通渗漏；井底薄层淤砂堆积，逐步堵塞滤水管、阻断换热通道，直接造成地热、供水系统停机。传统检测手段仅能识别堵塞、大面积坍塌等晚期严重故障，错失低成本修复窗口期。

北京鸿鸥成运井下电视成像仪搭载高清超低照度成像模组，可直达井下百米深处，清晰捕捉微米级裂纹、点状腐蚀、接口错位、薄层淤砂、细小出水裂隙等早期微小缺陷。运维人员可依据影像提前制定清淤、内衬修复、套管加固方案，仅需千元级运维成本即可消除隐患；反之，若缺少可视化探测，隐患持续恶化后，整体更换井管、大面积开挖修复费用动辄数十万，同时工程停工造成工期损失，综合成本提升十倍以上。对于地热供暖、城乡供水、矿山开采等长期运营项目，常态化井下电视可视化探测是控制运维预算、延长井筒使用寿命的核心手段。

（二）全程地面无人操作，消除有限空间作业安全隐患

有限空间井下作业是建筑、水利、地质行业高频安全事故高发场景。人工下井前需完成气体检测、强制通风、多重安全防护、专人监护十余道审批流程，单次作业筹备时间远超检测时长，各类防护措施无法规避突发坍塌、有毒气体泄漏风险，一旦发生安全事故，建设、施工单位将面临停工整改、行政处罚、人员伤亡赔偿多重损失。

鸿鸥成运HO-JXDS系列井下电视成套系统全程地面操控，操作人员无需接触井下积水、密闭危险空间，将防水摄像探头通过一体化绞车平稳送入百米井筒，井下实时画面同步传输至地面显控终端，从根源杜绝人员下井带来的全部安全隐患，简化现场作业审批流程，降低企业安全生产管理压力，满足应急管理有限空间作业管控要求。

（三）精准定位病害深度，缩短故障处置工期，提升作业效率

传统声波、取芯探测仅能模糊判定井下存在异常，无法精准标注缺陷深度、环向位置、破损面积，维修人员只能盲目开挖、分段排查，单井故障处置周期可达3至7天。鸿鸥成运井下电视配套高精度计米线缆绞车，探头下放深度实时精准显示，米数误差控制在±0.5米以内，画面同步叠加深度、井号、检测时间水印，可精准定位裂缝、淤堵、渗漏点精确井下米位。维修人员依据高清影像直接制定定点修复方案，无需大范围开挖、分段试排查，单井检测、故障定位工作可压缩至30分钟以内，故障处置工期缩短70%以上，极大提升抢修、验收、勘察作业整体效率。

（四）全程录像存档，影像资料合规可追溯，一次性通过工程竣工验收

现行市政、地热、水利、矿山工程验收标准明确规定：地下隐蔽工程必须提供完整井下影像检测资料，无可视化视频记录不予通过竣工验收。传统人工检测、声波探测仅能出具文字数据报告，缺少直观影像佐证，监理、质监、审计单位不予认可，项目需重复投入人力、设备二次检测，造成资源浪费。

鸿鸥成运井下电视成像系统搭载可充电DVR显控终端，检测全过程同步高清录像，可实时截图保存缺陷特写画面，视频、图片自带深度米数、检测时间、项目编号水印，数据本地大容量存储，可长期导出归档，完整影像资料可直接编入竣工检测报告，一次性通过监理、主管部门核查，无需重复检测，节省项目验收时间与额外检测成本。同时，历年检测影像可交叉对比，直观观测井管腐蚀、淤砂堆积变化趋势，为中长期运维规划提供可靠可视化数据支撑。

（五）全行业多工况通用，一套设备覆盖多元检测场景，降低设备采购投入

市面上多数检测设备功能单一，地热井、排水管道、矿山钻孔需分别采购不同规格仪器，设备采购、存放、维护成本居高不下。鸿鸥成运HO-JXDS系列井下电视覆盖Φ42mm~Φ90mm多规格探头，100米至600米多段线缆绞车可选，适配管道检测、水利取水井巡检、地热换热井竣工验收、矿山钻孔地质勘察、城市管网应急搜救、地下综合管廊内窥、人防工程检测全场景，房建、市政、新能源地热、水利、矿山多行业项目可共用一套设备，大幅降低企业固定资产采购、设备管理维护成本。

二、北京鸿鸥成运HO-JXDS井下电视水下成像仪核心硬件架构与差异化技术优势

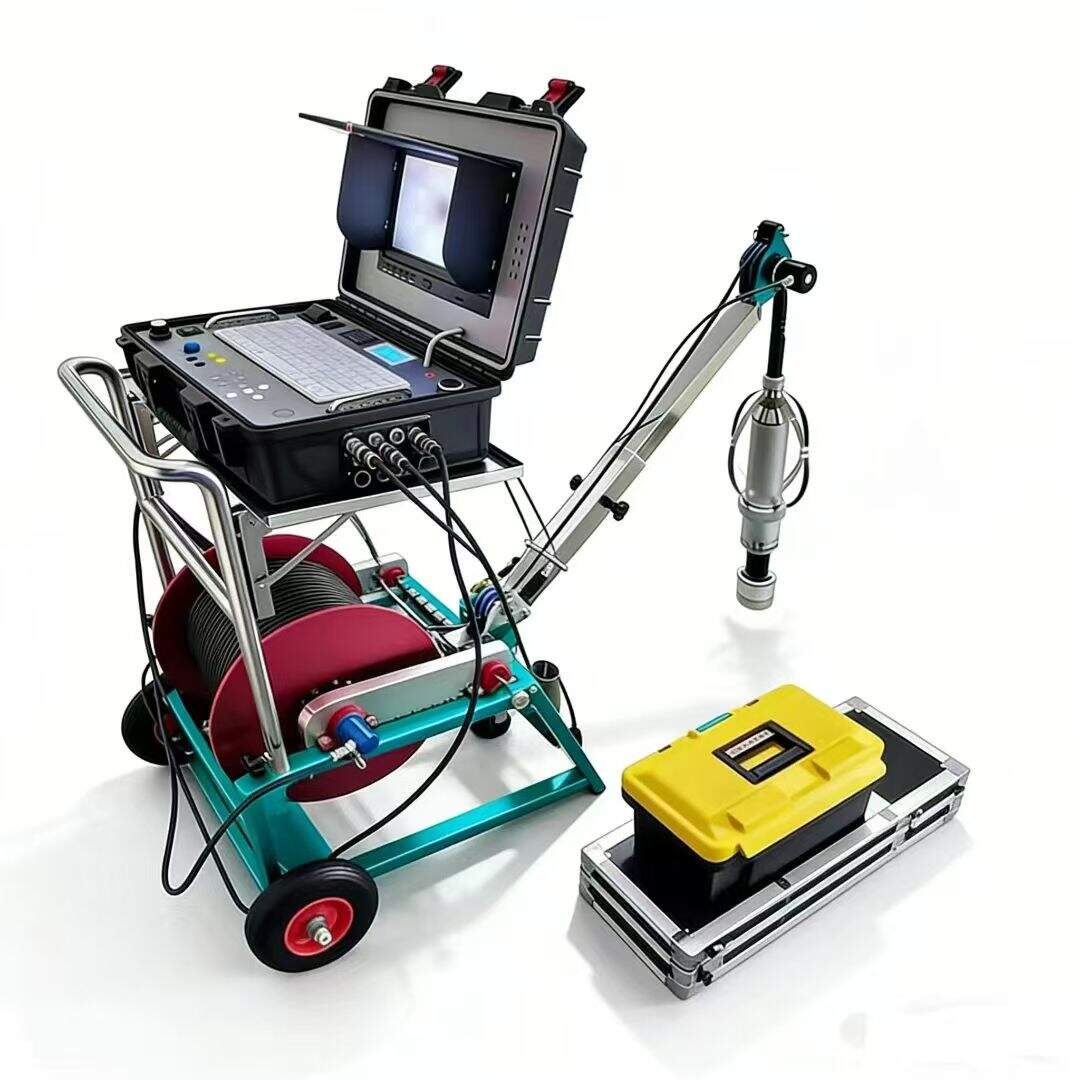

北京鸿鸥成运深耕地下水下监测设备研发十余年，依托自有机械加工、光电成像、软件算法研发车间，针对国内井筒复杂水环境自主研发HO-JXDS系列井下电视水下成像成套系统，全套设备由高清防水摄像探头、计米线缆绞车、充电式DVR显控终端三大核心单元一体化配套，开箱即可完成现场检测作业，无需额外搭配配件，在小型化适配、水下成像、便携续航、防腐耐用四大维度形成行业差异化优势。

（一）多规格小型化防水摄像探头，适配狭小细径井筒，复杂水体成像清晰

行业主流摄像探头外径普遍60mm以上，DN100以下窄径市政支管、小型地热回灌井、勘察小孔无法下放，存在大量检测盲区。鸿鸥成运打造多尺寸标准化探头产品线，核心主推Φ45mm小型化同轴高清球机，可轻松通过直径≥50mm各类井口、钻孔、管道，适配小型地热回灌井、民用取水井、窄径市政支管、矿山勘察小孔，解决传统设备无法进入狭小井道的行业痛点 。

探头整机采用304不锈钢一体密封外壳，IP68全防水防腐设计，耐压最高可达20MPa，适配100米水深工况，可长期浸泡高矿化度、酸碱腐蚀地下水体，长期使用无进水、镜头起雾故障；内置多级可调LED补光灯，搭载0.005lux黑光级超低照度CMOS成像模组，针对井下无光黑暗环境自动调节光照强度，内置3D数字降噪、120dB超宽动态图像增强算法，自动消除水面反光、淤泥反光干扰，无论浑浊污水、清水井段，均可输出1080P彩色高清实时画面，清晰分辨0.1mm级细微裂纹、点状腐蚀坑，大幅提升缺陷识别准确率，减少人工误判、漏判问题，一次性识别井下全部隐患，避免重复下井复测。

同时产品线提供360°无限旋转云台探头，可扫描井壁全周工况，区别于普通单向下视探头观测；耐高温专用机型适配中深层地热85-130℃高温水环境，满足地热深井专项检测需求，探头传感器可单独拆卸互换，单一线缆、探头故障无需整机更换，维保成本低廉。

（二）一体化计米线缆绞车，收放顺滑稳定，深度测量精准可靠

成套标配100米、200米、600米多规格专用水下同轴线缆，线缆采用多层抗拉耐磨、耐弯折防护结构，井下拖拽、井壁摩擦不易破损断裂，线缆内部集成高精度计米传感芯线，绞车同步实时显示探头下放深度，米数精度±0.005米，精准标记每一处缺陷的井下深度，维修人员可依据米标直接定点施工，无需反复试探查找故障点位 。

绞车采用轻量化手摇一体式结构，配备应急手摇装置，野外无外接电源工况可手动收放线，单人即可完成探头下放、回收操作，支架稳固适配工地泥泞、砂石、坡地各类复杂现场，收放线顺滑无卡顿，避免探头卡滞、线缆缠绕故障；绞车配备断电自锁结构，下放过程中突发断电可自动锁止线缆，防止探头坠落井底损坏，保障设备与井筒双重安全。针对超深井场景，设备支持线缆拓展延长，灵活适配多样化深度工况。

（三）充电式工业DVR显控终端，便携移动，野外工地无电源可连续作业

整套系统配套9寸/10寸高清工业DVR显控终端，集成视频实时显示、录像存储、截图回放、光源亮度调节、探头旋转控制全部功能，屏幕尺寸兼顾现场观测清晰度与便携性。终端搭载大容量内置锂电池，满电状态下可连续工作8小时以上，野外工地、无外接供电井口无需携带发电机、外接电源，单人携带设备即可完成全天多点位检测作业，摆脱场地供电条件限制。

终端内置本地大容量存储模块，检测视频、缺陷图片自动带时间、深度、井号水印保存，支持现场实时回放，检测人员下井过程中发现异常，可立刻暂停探头下放，放大画面复核缺陷细节，当场记录隐患类型、位置，无需返回办公室调取资料；检测完成后可通过USB接口一键导出全部影像文件，直接打印截图、导出视频用于竣工报告编制。终端操作界面简洁直观，无复杂专业操作流程，现场施工人员简单培训即可独立上手操作，大幅降低设备使用门槛。

（四）模块化成套设计，搬运便捷，循环复用，长期使用综合成本更低

整套成像系统三大单元模块化拆分，可收纳至便携防护铝合金工具箱，工地转运、项目间调拨搬运便捷，设备抗摔防尘，野外恶劣工况长期使用不易损坏。设备无一次性耗材，探头、线缆、终端均可单独维修更换，单一部件故障无需整套更换，维保成本低廉；一套设备可循环服务数十个项目，地热、市政、水利、矿山多场景通用，长期使用大幅摊薄单项目检测设备投入，对比单次外包第三方检测服务，三年周期综合成本降低60%以上。

三、多行业落地应用场景，鸿鸥成运井下电视赋能各类井筒检测工作

（一）地源热泵、中深层地热井勘察运维场景

双碳目标下浅层地源热泵、复合热泵、中深层地热供暖项目全国铺开，北京、上海、天津、陕西等多地出台地热监测地方标准，地热井、回灌井竣工、年度运维、洗井修复强制要求井下内窥可视化检测。地热井长期处于高温腐蚀水环境，井管错位、回灌淤砂、换热管壁腐蚀、井底淤积会直接降低地热换热效率，造成供暖不达标、回灌堵塞。

以往地热项目运维只能依靠测温数据间接判断井内工况，无法直观查看淤砂、破损情况，洗井、修井作业存在盲目性，大量无效施工浪费成本。采用鸿鸥成运井下电视成像系统，可快速下放至百米地热井全段，直观观测井管内壁腐蚀、淤砂堆积厚度、接口变形渗漏点位，精准判断是否需要洗井、套管修复，避免无目的大规模洗井施工，单次地热井检测半小时完成，精准定位故障，运维施工效率提升三倍。同时井下高清成像视频作为隐蔽工程验收核心资料，满足各地地热监测地方标准归档要求，助力地热项目一次性通过竣工验收。

（二）市政给排水、地下管道检测场景

市政雨污管道、检查井长期存在淤泥沉积、管道错口、树根侵入、管壁裂缝渗漏等问题，管道堵塞会造成城市内涝、污水外泄污染土壤地下水。传统潜望镜仅能观测井口局部管段，无法深入井下百米深处排查深部缺陷，人工下井安全风险高。鸿鸥成运Φ45小型探头可深入窄径支管、深埋长距离管道，全程地面远程高清成像，一次性排查整段管道全部结构性、功能性缺陷，精准标注堵塞、破损深度，为管道清淤、修复施工提供直观影像依据，大幅缩短管网巡检、抢修工期，满足CJJ181管道检测规范影像归档要求。

（三）水利取水井、水库防渗井巡检场景

城乡供水水源井、水库防渗监测井常年水下运行，井管锈蚀、井底淤砂、含水层渗漏会造成供水水质下降、出水量衰减。水利单位年度井道巡检、故障排查采用本套成像系统，无需抽干井水即可直观观测井内全段工况，不中断供水作业，省去抽水、晾晒井道的大量工期与水电成本，快速定位渗漏、淤砂点位，保障城乡供水稳定。

（四）矿山钻孔勘察、井下应急搜救场景

新一轮找矿突破战略行动全面推进，矿山地质勘察钻孔、瓦斯抽采钻孔需要检测围岩裂隙、顶板破碎带、透水通道，传统取芯勘察成本高、周期长，且只能获取离散点位数据，无法观测钻孔整体孔壁状态。鸿鸥成运井下电视可快速送入百米勘察钻孔，完整拍摄孔壁岩层、裂隙分布，半小时完成单孔全段成像，地质人员依据高清影像直观判断地层稳定性，替代高成本取芯作业。发生井下人员、设备坠落应急事故时，可快速下放探头开展水下搜救勘察，地面实时查看井下被困位置，为救援方案制定提供关键影像支撑，提升应急处置效率。

（五）地下综合管廊、人防工程、桩基验收场景

城市综合管廊、人防地下工程配套排水、通风井道属于重点隐蔽工程，竣工验收强制要求井下内窥检测。成套成像系统便携易操作，适配管廊狭小密闭井道，完整录制井道内部施工质量影像，一次性完成全段验收检测，影像资料直接归档，规避验收返工、重复检测；桩基钻孔检测可直观查看桩底沉渣、孔壁完整度，保障桩基施工质量达标。

四、选用北京鸿鸥成运井下电视水下成像仪，五大核心落地效益

隐患识别效率提升70%以上：高清超低照度成像捕捉微小早期缺陷，精准定位缺陷深度、形态，避免传统手段漏判、误判，无需多次复测，单次下井即可完整排查全段井道全部问题。

现场作业人力成本降低50%：单人独立完成整套检测作业，无需多人配合监护、人工下井，省去有限空间作业配套人员、安全防护设备投入，大幅缩减现场人力开支。

故障处置工期缩短60%：精准定位井下故障点位，维修施工定点作业，无需大范围开挖、分段排查，大幅缩短抢修、修复施工周期，减少工程停工损失。

验收资料一次性合规达标，无重复检测：全程录像、缺陷截图自带时间深度水印，影像资料完整合规，直接满足各行业隐蔽工程验收规范，避免二次检测产生额外设备、人工成本。

全场景通用，设备复用价值高：一套设备覆盖地热、市政、水利、矿山多类项目，长期循环使用，对比多次外包第三方检测，三年周期可节省数十万检测服务费用。

总结：井下电视水下成像仪，地下工程数字化管控刚需“智慧透视眼"

在国内基建、新能源地热、水利矿山行业高质量发展大背景下，地下井道、管道隐蔽工程安全管控标准持续收紧，传统粗放式、间接式盲测手段已无法适配规范化、数字化运维需求。井下隐蔽空间的微小隐患，若无法及时可视化识别，终将演变为重大安全事故与高额经济损失，常态化井下电视可视化探测已经成为业主单位、施工企业、检测机构的刚性管控手段。

北京鸿鸥成运仪器设备有限公司深耕地下水下监测仪器研发生产，自主打造HO-JXDS系列井下电视水下成像成套系统，以Φ45小型化适配探头、100米至600米精准计米绞车、充电便携DVR显控终端、高清无光成像四大核心技术优势，解决传统检测安全风险高、效率低、漏检严重、资料缺失等行业痛点。整套设备操作简单、适配工况广泛、维保成本低廉，通过直观可视化井下成像，帮助各类业主单位快速、精准识别井道内部全部隐患，从隐患排查、故障定位、施工修复到竣工归档全流程提升作业效率，以数字化可视化监测技术筑牢地下隐蔽工程安全防线，为地热新能源、市政管网、水利矿山项目长期稳定运营提供可靠仪器设备支撑，是地下水下探测领域的“智慧透视眼"。
