老旧城镇居民小区地源热泵适配性改造设计与降噪优化研究

老旧城镇居民小区地源热泵适配性改造设计与降噪优化研究

摘要

国内建成超过二十年的老旧城镇居民小区普遍存在采暖管网锈蚀老化、建筑围护结构保温性能差、小区内部公共地面空间紧张难以大面积开挖地埋管、热泵机组运行噪声干扰居民日常生活等多重改造难题，是城市清洁采暖改造工程中的重难点场景。本文以华北省会城市典型老旧小区为改造对象，结合小区建筑现状、可利用公共空间、居民居住诉求，采用浅埋地埋管+楼栋分散式小型热泵机组轻量化改造方案，同步优化机组减震结构、管路包裹降噪工艺，搭配建筑外墙门窗简易保温改造工程。通过改造前后采暖能耗、室内热舒适度、小区环境噪声三项指标长期监测对比，结果表明该轻量化改造方案无需大面积开挖主干道地面，机组降噪效果符合居民区国家噪声排放标准，改造后建筑采暖能耗相比原有老旧市政管网采暖下降33%。该方案适配老旧小区渐进式分楼栋改造模式，为国内大范围老旧小区热泵清洁采暖改造提供可行的成套设计方案。

关键词：老旧小区改造；地源热泵；浅埋地埋管；轻量化施工；降噪优化；建筑围护保温

引言

我国大量上世纪90年代至21世纪初建成的城镇居民老旧小区，市政集中供暖管网服役年限过长，管道锈蚀、保温层脱落，管网输送热损耗高；建筑外墙无保温层、门窗密封性差，室内热量流失严重，冬季采暖能耗高且采暖温度冷热不均。对老旧小区进行全面管网翻新成本高昂，大面积开挖路面会破坏小区道路、绿化、地下原有水电管线，施工周期长，居民抵触情绪强烈。

地源热泵冷暖一体化方案可以摆脱老旧市政供暖管网束缚，但传统深埋式集中地埋管需要大范围开挖小区地面，在老旧小区难以落地。同时大型集中式热泵机组放置在楼栋地面，运行振动与风机噪声会严重影响低层住户日常生活，降噪问题是老旧小区热泵改造必须解决的民生问题。当前老旧小区热泵改造缺少轻量化、低扰民、渐进式施工的成套方案，本文针对空间受限、降噪严苛两大痛点开展改造设计研究。

1 老旧小区基础现状与改造约束条件

改造小区建成于2001年，共有8栋6层砖混居民楼，原有市政采暖管网锈蚀严重，管网热损耗超过45%；外墙无保温层，老式铝合金门窗密封性差，散热快；小区内部道路、地下管线排布密集，主干道不允许大面积开挖；小区空地仅有楼栋之间窄幅绿化带，可利用空间狭小；低层住户对设备噪声敏感，白天夜间噪声都有严格要求。

综合改造约束：不能开挖主干道、只能利用绿化带浅层空间布设管路、热泵设备必须做深度降噪处理、可以分楼栋分批改造降低施工对居民的干扰。

2 轻量化地源热泵改造+降噪成套方案

2.1 浅埋分散式地埋管轻量化布设

摒弃传统深埋集中式地埋管，利用楼栋周边绿化带布设3~5m浅层水平地埋管，每栋楼配备独立小型户式风冷地源热泵机组，实现单栋楼独立冷暖供应。浅层埋管仅开挖绿化带表层土体，不会破坏地下原有水电管线，施工完毕回填绿化，对小区整体环境破坏极小，可分楼栋渐进式施工，降低一次性施工扰民程度。

2.2 多级机组降噪减振系统设计

机组放置于楼栋北侧闲置角落，设置三重降噪结构：机组底部加装高强度橡胶减震基座，阻断振动向建筑墙体传导；机组外壳加装吸音棉降噪外壳，降低风机空气噪声；热泵进出水管路采用柔性波纹管连接，管路外壁包裹隔音保温棉，消除管路流体振动噪声；机组运行设置夜间低噪模式，夜间降低风机转速，进一步减小噪声值。

2.3 建筑围护结构简易保温配套改造

同步对楼栋外墙喷涂薄层保温涂料，更换楼栋公共区域老旧密封门窗，住户室内门窗加装密封条，以较低成本降低建筑热量散失，提升热泵系统整体换热效率，减少机组长时间高负荷运转带来的能耗与噪声。

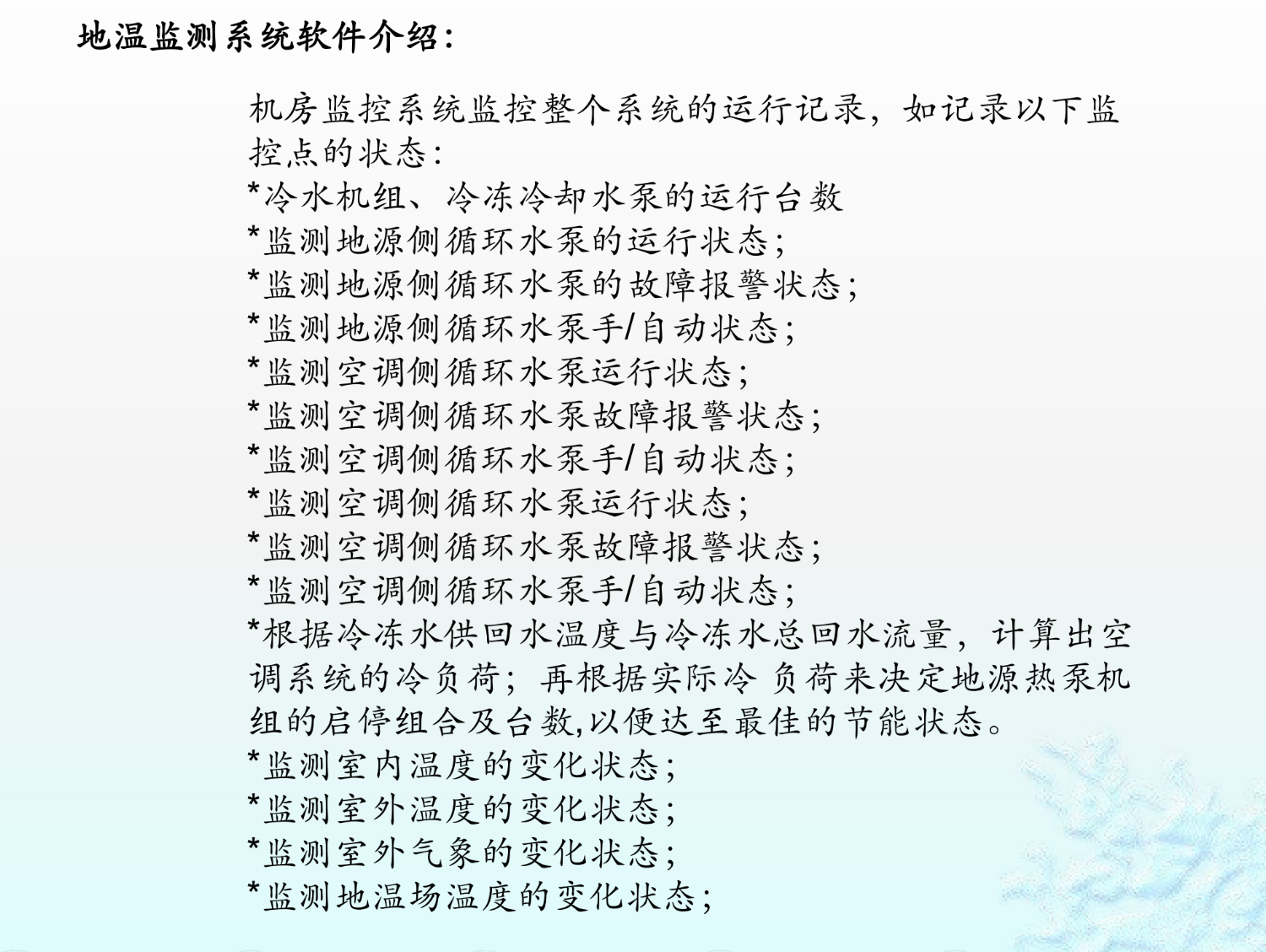

3 改造后多指标监测结果

选取其中一栋楼栋完成试点改造，连续一个采暖季开展监测：采暖季室内温度稳定在19~23℃，冷热均匀，解决了原有管网远端楼栋采暖不达标问题；建筑整体采暖能耗相比老旧市政管网采暖下降33%；对机组周边住户开展24小时噪声监测，白天噪声≤50dB，夜间噪声≤40dB，符合《声环境质量标准》居民区噪声限值，无住户投诉噪声扰民问题；浅埋管方案施工周期短，分楼栋施工不会造成整个小区全面断暖，居民接受度高。

4 结论与改造推广策略

老旧小区地源热泵改造不能照搬新建小区集中深埋式地埋管方案，浅埋水平地埋管+楼栋分散式小型热泵是适配老旧小区空间约束的轻量化方案，搭配多级减振降噪结构能够解决设备扰民的民生痛点，辅以简易建筑保温改造可以进一步提升系统节能效果，分楼栋渐进式施工能够极大降低施工带来的居民干扰。

在大范围老旧小区改造落地时，可以结合老旧小区改造专项资金、清洁能源补贴降低改造费用；优先改造管网老化最严重、采暖效果最差的楼栋，以试点楼栋的良好采暖、降噪效果打消其他楼栋居民的顾虑；施工前期做好管线探测工作，规避地下原有管线，保障施工安全。该轻量化改造模式为我国海量老旧小区实现清洁冷暖一体化改造开辟了一条低成本、低干扰、高适配的可行路径。

参考文献

[1] GB3096-2008，声环境质量标准[S].

[2] 住建部.城镇老旧小区改造技术导则[S].2021.

[3] 陈明.浅层水平埋管式地源热泵应用特性研究[J].建筑节能,2022,50(09):76-81.
