摘要
全国温室气体自愿减排（CCER）市场常态化运行之后，可再生能源替代传统高碳热源项目成为碳资产开发的主流赛道。中深层水源热泵以地热清洁能源替代燃煤、燃气供暖锅炉，能够实现持续性温室气体减排，但目前行业缺少适配水源热泵采灌运行特性的精细化碳核算方法，多数项目沿用通用化石热源替代核算模板，存在核算边界模糊、地层长期运行减排量无法量化、监测数据不满足核查要求等问题。本文结合国内CCER现行核算规范，划定水源热泵项目核算边界，构建包含基准线设定、项目排放测算、泄漏排放扣除、长期地层效益在内的完整碳减排核算模型，分析计量监测设备、连续性运行数据、第三方核查三大落地关键要素，总结北方县域集中式水源热泵项目碳资产开发全流程落地路径。案例测算表明，中型县域水源热泵供暖项目年均可实现数千吨级二氧化碳减排量，碳资产收益可以显著提升项目运营经济性，为水源热泵项目碳减排开发、绿色投融资提供理论与实操依据。
关键词：双碳目标；水源热泵；CCER碳减排；碳资产核算；燃煤热源替代；减排量核查
在“双碳"战略稳步推进背景下，我国碳排放权交易市场与CCER自愿减排市场相辅相成，高耗能企业可通过购买CCER项目减排量完成自身碳排放履约，清洁能源项目则依靠碳减排量获得额外经营性收益，形成低碳良性循环。北方地区传统城镇冬季供暖长期依靠燃煤锅炉，碳排放强度高且大气污染物排放量大，水源热泵地热供暖系统作为清洁替代热源，在热源端无化石燃料燃烧碳排放，具备天然的碳减排开发潜力。
当前国内仅有少量大型地热供暖项目完成了CCER备案开发，绝大多数水源热泵项目并未开发碳资产，主要存在三方面阻碍：其一，没有针对水源热泵运行特点的细化核算方法学，套用通用供热项目模板会造成减排量核算失真；其二，项目缺乏合规的连续监测计量系统，取水、耗电、供暖负荷等关键数据不具备可核查性；其三，项目投资方不熟悉CCER项目备案、审定、核证、减排量签发全流程，对项目落地流程、周期、成本缺乏清晰认知。
水源热泵系统区别于光伏、风电等新能源项目，其碳排放集中在热泵机组用电环节，同时地层长期采灌平衡会影响系统服役年限，进而决定项目长期减排收益。本文围绕核算模型构建、监测体系配套、全流程落地路径展开研究，打通水源热泵项目CCER碳资产开发的技术与流程壁垒，帮助地热供暖项目实现“供暖收益+碳资产收益"双重盈利模式。
基准线代表项目不开发时原本采用的供暖方式，是计算碳减排量的参照标准。北方城镇集中供暖基准线优先选取区域主流燃煤热水锅炉，小型商业建筑可选取燃气锅炉、空气源热泵作为基准线，基准线碳排放因子采用区域电网年度排放因子、锅炉燃料碳排放因子发布数值。水源热泵项目减排量等于基准线情景供暖总碳排放减去热泵项目运行自身用电产生的电网碳排放。
空间边界包含热泵主机站房、取水与回灌井筒系统、供暖末端管网系统；排放边界包含项目所有耗电设备（热泵主机、循环水泵、加压回灌设备、机房辅机等）产生的电网间接碳排放；需要扣除项目施工建设期一次性碳排放、设备报废拆解碳排放等生命周期排放，形成全周期精细化核算。同时将地层长期稳定运行作为项目持续性前提，若后期因回灌失效关停，则项目减排量核算终止。
额外性是CCER项目备案的核心要求，即项目依靠自身商业收益原本难以落地，碳资产收益是项目建成运行的重要助力。对于老旧燃煤锅炉改造为水源热泵项目，原有锅炉设备老化、环保整改成本高，改造项目具备较强额外性；新建园区项目可通过财务分析，证明仅依靠供暖收费静态回收期过长，碳收益能够缩短投资回收期，以此完成额外性论证。
基准线碳排放=年度建筑总供暖热量÷原有锅炉热效率×燃料低位热值×燃料碳排放因子。该公式量化了如果不建设水源热泵，依靠传统化石锅炉供暖产生的温室气体总量。
项目排放为整套系统所有用电设备耗电量与区域电网碳排放因子乘积，系统耗电量包含制热主机、水循环泵、回灌加压设备、机房照明、监测运维设备全年耗电量，需要区分供暖季与非供暖季用电。
年度净减排量=基准线碳排放-项目年度用电碳排放-项目各类泄漏排放。泄漏排放包含管路换热介质微量泄漏、设备维保耗材碳排放等小额排放，按照行业通用系数进行扣除。
若项目配套等量回灌系统、地层热失衡监测系统，能够保障地热储层长期可持续开采，引入地层稳定修正系数，允许项目按照设备服役年限（10～15年）持续性签发年度减排量；若回灌系统不好，地层存在沉降、储层降温风险，则仅能核定短期减排量，无法获得长期碳资产收益。这也是配套回灌与地层监测系统对碳减排项目的重要意义。
第三方核查机构在减排量核证环节，对连续性监测、数据溯源性有严格硬性要求，也是项目能否持续签发减排量的硬件基础。第一，供暖热量、系统总耗电量、取水回灌流量必须采用经计量检定机构校验合格的仪表设备，具备本地存储、时间戳记录功能，数据不可人为篡改；第二，数据需要全年连续采集，不可出现长时间数据断档，因此计量设备需配备备用供电、双通道通讯方案；第三，所有监测设备的检修记录、校准报告、设备运维台账需要完整存档，作为年度核查佐证材料。内嵌式超声流量水表、智能多功能电表、云端运维监测平台是水源热泵CCER项目的标配硬件。缺少合规监测体系，即便理论减排量高，也无法通过第三方核查，不能签发CCER减排量。
整体流程分为六大阶段：项目前期研判、监测硬件配套建设、项目设计文件编制、第三方机构项目审定、在主管部门项目备案、年度减排量核证签发。
第一阶段前期研判：测算理论减排量、测算碳收益与开发成本，判断项目开发经济性；第二阶段硬件配套：配齐检定合格的计量仪表、云端监测平台，补齐回灌与地层监测系统，满足核查硬性条件；第三阶段编制设计文件，包含基准线分析、额外性论证、监测计划、核算方法；第四阶段委托具备资质的第三方机构开展审定，出具审定报告；第五阶段向全国CCER主管部门提交材料完成项目备案；第六个阶段每个供暖结束后，整理全年运行监测数据，第三方开展核证，出具核证报告后申请减排量签发，将减排量挂牌交易获取碳资产收益。
中型县域水源热泵项目整套前期开发审定成本可控，项目建成后每年仅需承担年度核查费用，可连续十余年获取碳减排收益。
以华北县城改造燃煤集中供暖为水源热泵项目为例，项目服务建筑面积45万㎡，替代2台20t/h燃煤锅炉。经核算基准线燃煤供暖年碳排放约8200t CO₂；水源热泵系统全年用电折算碳排放约2950t CO₂；扣除各类泄漏排放后年度净减排量约5120t二氧化碳。按照当前CCER市场交易均价测算，每年可获得数十万元碳资产收益。原本项目静态投资回收期约9.2年，叠加碳资产持续收益后，回收期缩短至6.5年，项目商业价值大幅提升。同时项目作为区域绿色低碳示范项目，更容易获得银行绿色信贷、政策性节能补贴等扶持政策，形成多重利好。
水源热泵CCER项目主要存在两类风险：一是政策规则更新风险，CCER核算方法学可能迭代更新，需要运维团队持续跟进政策调整，动态优化监测与核算方案；二是运行监测中断风险，特种天气、设备断电通讯中断会造成数据缺失，导致当年减排量无法核证，需要冗余供电与通讯备份方案；三是地层运维风险，回灌失效会终止长期减排资格，必须常态化做好回灌系统运维与地层监测预警。优化对策：委托专业低碳咨询机构长期跟进项目年度核证；监测系统采用市电+锂电池备用电源、双通讯链路；将回灌、地层监测运维纳入项目运维核心制度，保障储层长期稳定。
CCER自愿减排市场为水源热泵地热供暖项目带来了供暖收费之外的碳资产增值渠道，是提升地热项目商业吸引力、助力项目投融资的重要手段。水源热泵不能直接套用通用供热项目碳核算模板，需要结合地热采灌特性划定核算边界，区分基准线排放与项目自身用电碳排放，同时引入地层稳定修正系数，将回灌系统、地层监测体系作为项目长期碳减排收益的基础保障。合规可溯源的计量监测硬件与云端运维平台是项目通过第三方核查的硬性条件。
遵循“前期研判—硬件配套—审定备案—年度核证签发"标准化落地路径，县域集中式大型水源热泵项目可以持续性获得多年碳减排收益，有效缩短项目静态投资回收期，提升项目抵御电价波动、运维成本上涨的能力。同时地热碳减排项目作为典型可再生能源替代高碳化石能源项目，更容易获得各类绿色金融扶持政策。未来随着地热类专项CCER方法，配套地层长效运维体系的水源热泵项目碳资产开发规模会持续增长，推动地热清洁能源在双碳大背景下高质量规模化发展。
中深层地热井高温多参数感知设备行业关键词汇总
一、核心产品主词
中深层地热监测设备、高温多参数感知设备、地热井高温传感器、地热成套监测系统、地热井在线监测装置、高温水位监测仪、地热井多参数采集设备、地热井下感知系统、地热井传感监测成套设备
二、细分监测参数关键词
高温水位传感器、井下温度探头、地层压力监测、采灌流量监测、回灌流量采集、水位水温一体化探头、高温压力变送器、地热多参数同步采集、储层动态监测
三、产品工况与性能特征
耐高温传感、80-135℃高温探头、钛合金防腐探头、特氟龙防结垢、高矿化度适配、深井高压传感、厘米级测量精度、长期驻井监测、微功耗采集、防腐蚀井下传感、高稳定性高温传感
四、硬件配套组件
多参数采集终端、RS485采集模块、Modbus通讯、4G/5G无线传输、耐高温信号线缆、井口密封组件、太阳能供电模块、井下保护套管、数据存储终端、物联网传输单元
五、软件平台系统
地热云监管平台、地热资源智慧监测系统、地下水动态监管平台、多部门数据对接、水位趋势分析、多级阈值预警、监测报表自动生成、碳减排数据台账、全域地热数字化管控平台
六、应用场景与井型
中深层水热型地热井、地热供暖井、地热回灌井、地热群井开发、县域集中供热项目、复合热泵地热场站、CCER地热碳减排项目、地热示范工程、存量地热井改造、新建地热井配套、干热岩试验井
七、政策与行业规范
地热资源监测规范、采灌均衡管控、地下水保护、地热取水许可、清洁供暖改造、双碳战略、碳减排核查、地质灾害防控、地面沉降监测、地热项目环保验收、全域地热监管、可再生能源监测标准
八、市场规模与行业赛道
地热监测设备市场、地热传感细分赛道、存量井改造市场、新建地热增量市场、政府集采、进口替代、国产高温传感设备、地热装备高景气赛道、设备运维售后市场
九、行业价值与需求痛点
采灌平衡管控、储层水位监测、防止地层串层、保护深井热水泵、降低运维成本、规避超采处罚、消除人工监测数据断层、替代人工测井、地热资源可持续开发、零碳供热配套监测
十、区域市场关键词
京津冀地热市场、山西地热供暖、山东地热监测、陕西关中地热田、河南中原地热、雄安地热示范项目、西安全域地热改造、北方清洁供暖片区
地热井高温水位监测方案
一：项目要求：
近日中石油和中石化地热能单位，向我司咨询地热井高温水位监测方案，要求如下：地热温度100℃左右，氯离子20000毫克/升、线缆长度100米PH值5～6，腐蚀性强，矿化度也比较高，目前河南地区使用，请大家评估预算。线缆进入井中长度100左右，然后地面50—60米进入控制室，按照200米线缆设计。绑在泵管，冬季供暖、夏季制冷监测液位。
地下热水测量液位，由于安装不便，井下有热气，因此手用雷达或者超声波液位计都难以解决液位测量问题。
二：应用领域图
地热井 温泉水等
三：压力传感器设计以及外壳
压力传感器我司专门设计研发，采用新型绝缘硅技术以及耐高温传感器内部填充液，产品可在-45℃----﹢150℃内可靠工作，能够在-25℃--100℃内长期承受高温湿热环境。
传感器外壳采用316L不锈钢材质设计，能够承受水中CL-离子和安装现场PH小于5-6的耐酸性水的侵蚀以及PH大于8耐碱性的水的侵蚀，同时采用传感器全焊接型结构，安全可靠，避免有机物密封材料长期工作时老化实效导致传感器简介损坏。
压力传感器尺寸：
实物图：
四：传感器电路设计特殊要求
传感器采用标准的模拟信号4-20mA输出 传输距离抗干扰型好，普通的液位传感器电路无法满足高温工作环境，只能在-25-85度范围下工作，电路板上器件包含PCB板材料都仅能在一般工艺场合下使用，我们先用-55-150度范围工作的工业级器件 进行精密补偿，可以有效避免高温对电路板以及元器件的损害。高温型电路板现已广泛应用于航海领域 地热探究等项目。
高温测试试验图设备：
特殊电缆设计
电缆采用特殊耐高温 耐腐蚀的PTFE特殊线缆，线缆由由外皮和内芯外皮组成，中间加有2芯钢丝，内置特殊出气管，不会由于长期的拉力或者湿气等导致线缆外径发生变化。
特殊PTFE俗称铁氟龙、特氟龙、泰富龙。它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力。能在+260度至-196度的温度下连续工作。广泛应用于化工、电子 、电器在，桥梁、纺织、机械和通迅设备行业。
特殊PTFE线缆特性
1.耐腐蚀性：PTFE几乎不受任化学药品与溶剂的腐蚀，可以保护零件免于遭受任何种类的化学腐蚀。
2.绝缘性：PTFE具有很强的介电性能（介电强度为10KV/mm）
3.耐能性:具有优良的耐热和耐低温特性.一般在-196度至-260度之间可以连续使用,它可以在冷冻温度下工作而不脆化,在高温下不熔化
4.润滑和耐磨性:PTFE具有较低的摩擦系数.负载滑动时摩擦系数产生变化,但数值仅在0.05-0.15之间,正是由于其具备较强的润滑性从而在耐磨上也表的很突出.
5.耐大气老化性,耐辐照性和较低的渗透性:长期暴露于大气中表面及性能保持不变.

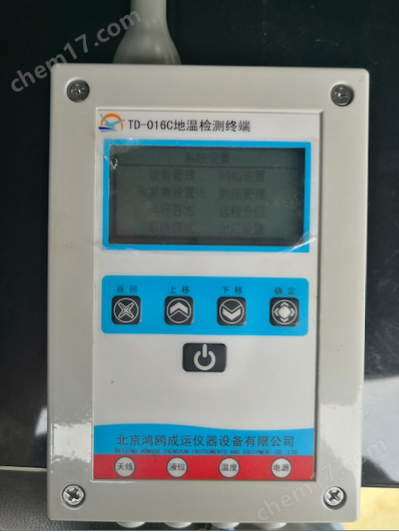

TD-016C型微功耗自动采集系统云平台介绍
我司这套系统可通过云平台查看数据报表，并可实现微信小程序查看。详见我司NB-GPS微功耗采集系统内容。
云数据查看链接:121.42.42.5(注意:请使用 360 浏览器并且在极速模式 下打开)

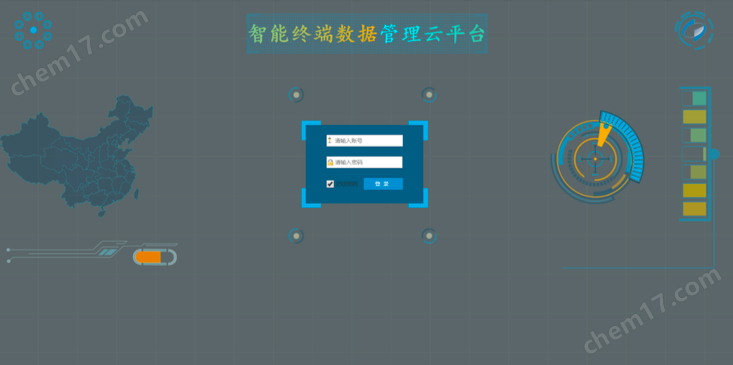

云平台界面：
我司深井地热监测产品系列介绍:
1.0-1000 米单点温度检测(普通表和存储表)
2.0-1000 米浅层地温能监测(采集器采用低功耗、携带方便;物联网 GPRS 无线传输至 WEB 端网络;单总线结构，可扩展 128 个点;进口 18B20 高精度传感器，在 10-40 度范围内，精 度在 0.1-0.2 度)
3.0-3000 米单点温度检测(普通显示，只能显示温度，没有存储分析软件功能) 4.0-10000 米分布式多点深层地温监测(采用分布式光纤测温系统)
4. 0-10000 米分布式多点深层地温监测(采用分布式光纤测温系统：分布式光纤温度监测系统细分两大类:1.井筒测试 2.井壁测试)
5.0-1200 米 NB 型液位/温度一体式自动监测系统(同时监测温度和液位两个参数，MAX 耐温 110 摄氏度)
6.0-7000 米全景型耐高温测温成像一体井下电视(同时监测温度和视频图片等)
7. 0-200米地埋管地源热泵系统热响应测试（有车载式／便携式／组合式三种）
有此类深井地温项目，欢迎新老客户朋友垂询!
